産業用織物機器の信頼性は、その最も弱いコンポーネントによって決まります。ドビーおよびジャカードの脱落システムでは、腕を脱ぐほとんどの機械部品では決して経験しないレベルの機械的応力、つまり数百万回の往復サイクル、持続的な横荷重、繊維粉塵や潤滑剤残留物への継続的な曝露に耐えます。その意味では、単一のコンポーネントから 6 ～ 8 年間の連続耐用年数が得られることは偶然ではありません。それは、意図的なエンジニアリング、プレミアムな素材の選択、長期的な産業パフォーマンスを中心に構築された生産哲学の直接の結果です。
で常熟長新紡織設備有限公司, 当社のエンジニアリングチームは、18 か月で故障する脱落アームと 7 年目でも正確に動作する脱落アームを正確に区別するものを何十年も費やして研究してきました。その答えは一貫して同じ 5 つの要素に戻ります。合金組成、表面硬度、寸法精度、動的バランス、および繰り返し荷重下での耐疲労性です。この記事では、これらの各要素を詳細に分析し、当社製品の背後にある仕様を説明し、自信を持って脱落アームの購入を評価するための技術的フレームワークを提供します。
材料の選択は、生産条件下で開口アームがどれだけ長く機能するかを決定する唯一の要素です。外側では同じに見える部品でも、使用する合金、適用される熱処理、選択した表面仕上げ方法によって、まったく異なる動作をすることがあります。 Changshu Changxin Textile Equipment Co., Ltd. では、材料調達とテストのプロトコルは 1 つの目的を中心に構築されています。それは、数億回のサイクルにわたって寸法安定性と表面の完全性を維持するコンポーネントを製造することです。
脱落アームは機械的に厳しい環境で動作します。すべてのサイクルで、ピボット ジョイントに曲げ応力、ねじり荷重、衝撃力が発生します。 16 時間の標準生産シフトにわたって、典型的なドビー織機は開口アームに 800,000 ～ 120 万回の負荷サイクルを与えます。これを年間 300 日の生産期間で乗算すると、年間 3 億 5,000 万サイクルを超えることになります。高サイクル疲労耐性を目指して設計された材料のみが、微小亀裂や寸法変動を発生させることなくその作業負荷に耐えることができます。

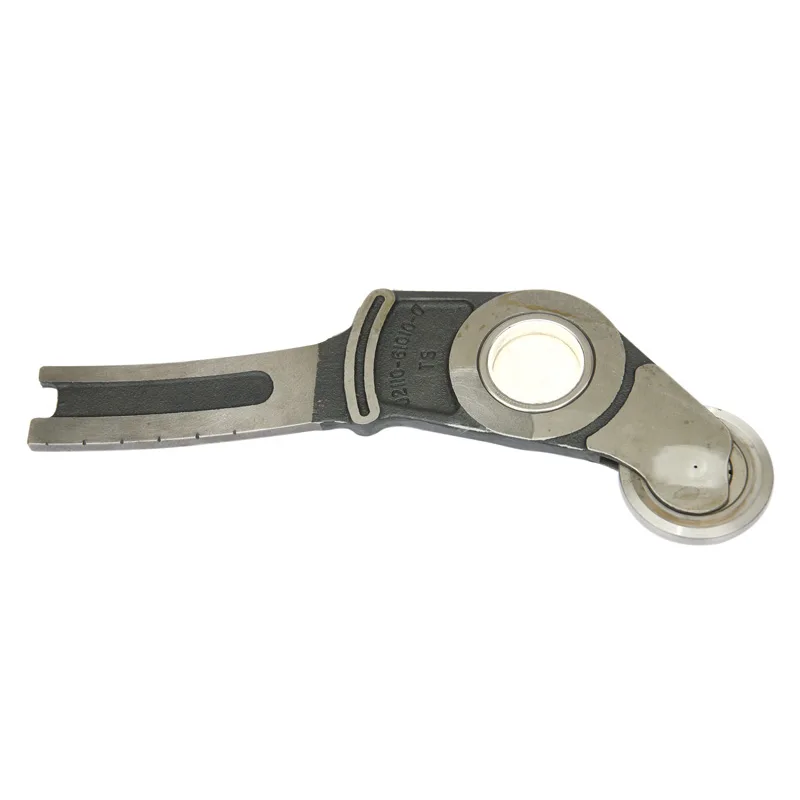

当社のシェディング アームは、次の材料仕様を使用して製造されています。
その結果、硬くて耐摩耗性の外側と、丈夫で亀裂の入りにくいコアを備えたコンポーネントが生まれます。この二重特性構造により、当社の脱落アームは、応力集中点で欠けたり破損したりすることなく、1 時間あたり数千回の衝撃サイクルを吸収することができます。
| 基材 | 高張力合金鋼、グレード 40CrMnMo または同等品 |
| 表面硬度 | HRC 58 ～ 62 (すべての接触面および座面) |
| 芯の硬度 | HRC30～38 |
| ケースの深さ | 0.8mm～1.2mm |
| 熱処理 | 浸炭＋焼入れ＋低温焼戻し |
| 表面仕上げ(Ra) | ベアリングとピボットの境界面で 0.4 ～ 0.8 ミクロン |
| 防食コーティング | リン酸塩処理+防錆油膜 |
スチール自体のほかに、ピボットジョイントに使用されるブロンズまたはポリマーブッシュの品質も寿命に大きな影響を与えます。当社の工場では、高負荷のインターフェースに自己潤滑性の複合ブッシングを使用しており、メンテナンスの負担を大幅に軽減し、使用開始から 2 年間以内に安価なアセンブリを破壊する金属同士の摩耗を防ぎます。
価格のみに基づいて脱落アームを購入することは、工場管理者が行うことができる最も高価な決定の 1 つです。コンポーネントの実際のコストは、計画外のダウンタイム、交換の手間、摩耗したコンポーネントがまだ動作しているものの正確に動作しなくなっている間に発生する品質欠陥など、耐用年数全体にわたって計算されます。長い耐用年数に関連する技術仕様を理解することで、調達チームは単価ではなく総所有コストに基づいて意思決定を行うことができます。
長新紡績のエンジニアリング チームは、当社が製造するすべての脱落アーム モデルの完全な技術データ シートを発行しています。以下の仕様は、コンポーネントの品質を評価する際に、お客様が一貫して最も重要であると認識している仕様です。
| ピボット穴の公差 | H6クラス（ISO286） |
| 長さの許容差 | プラスマイナス0.05mm |
| 真直度 | 100mmあたり最大0.02mm |
| 静的耐荷重 | ピボットポイントで 1,800 N |
| 動的疲労評価 | 1,200Nで5億サイクル |
| シャルピー衝撃値 | 最小 45 J/cm2 |
| 表面粗さ（ピボット） | Ra0.4～0.8ミクロン |
| 動作温度範囲 | -10℃～+80℃ |
| 対応織機回転数 | 最大 650 RPM の連続動作 |
これらの数値はマーケティング目標ではありません。これらは、当社工場の ISO 認定品質研究所での第三者テストを通じて検証された測定された性能値を表しています。すべての生産バッチは、出荷承認が与えられる前に、これらのパラメータに対してサンプリング検査を受けます。
同一の原材料から作られた 2 つのシェディング アームは、それらを形成する製造プロセスが一貫していないと、使用中のパフォーマンスが大きく異なる可能性があります。精密加工公差、熱処理の均一性、研削パラメータ、最終検査プロトコルはすべて、完成した部品に永久的な痕跡を残します。これらの署名は、長い耐用年数をサポートするか、設置初日から耐用年数を損なうかのどちらかです。
常熟長新紡織設備有限公司の生産プロセスは、コンポーネントを最後に検査するのではなく、すべての段階で品質を組み込むように設計された厳格な順序に従っています。主要なプロセス手順とその品質への影響を以下に説明します。
| ブランクタイプ | 密閉型鍛造（鋳造ではありません） |
| 荒加工ストック | 重要な表面で 0.5 ～ 0.8 mm |
| 浸炭温度 | 920℃、制御された雰囲気 |
| 急冷媒体 | 油急冷、撹拌浴 |
| 極低温処理 | マイナス 80 ℃ (一部のモデル) |
| 最終穴研削精度 | プラスマイナス5ミクロン |
| 検査範囲 | 完成部品の 100%、12 の重要な寸法 |
| 品質認証 | ISO 9001:2015 |
このレベルのプロセス制御が、6 ～ 8 年の使用に達した脱落アームと、18 か月後にピボット ジョイントに過度の遊びが生じたアームを分けるものです。磨耗したピボットの寸法変動は、杼口形状の誤差、ヘルドフレーム応力の増加、そして最終的にはアームが実際に機械的に故障するずっと前に顧客からの苦情を引き起こす織物の欠陥に直接変換されます。
故障モードを理解することは、何が優れた製品を作るのかを理解することと同じくらい重要です。アジア、ヨーロッパ、南米の繊維工場と数十年にわたって協力してきた私たちの経験では、早期脱落アーム故障のパターンは驚くほど一貫しています。ほとんどの故障は、冶金学的ショートカット、幾何学的な不正確さ、不適切な取り付け、不適切な潤滑管理の 4 つのカテゴリのいずれかに分類されます。これらの障害モードはそれぞれ防止可能です。
次の内訳は、テクニカル サービス チームが最も頻繁に遭遇する根本原因と、各障害モードの進行を示す観察可能な症状を特定します。
当社のシェディングアーム設計には、これらの故障モードを軽減するために特別に開発された機能が組み込まれています。ピボットの自己潤滑ブッシュ、グリースニップル位置の潤滑油リザーバー、エッジ応力を発生させずに組み立てをガイドする拡大されたボア面取りはすべて、当社のコンポーネントの標準機能です。
最高品質の脱皮アームであっても、周囲のメンテナンス体制が適切に管理されていない場合、その潜在能力は十分に発揮されません。逆に、予防保守プログラムを適切に実行すれば、耐用年数を 6 ～ 8 年のベンチマークをはるかに超えて延ばすことができ、コンポーネントの総コストを削減し、同時に織機の可用性を向上させることができます。当社の工場では、すべてのお客様に、特定の織機モデルと生産環境に合わせた詳細なメンテナンス ガイドを提供しています。
耐用年数に最も大きな影響を与えるメンテナンス作業は簡単に実行でき、設備の整ったメンテナンス部門がすでに保有している以上の特殊な機器は必要ありません。
| 潤滑チェック | 250時間ごと |
| 完全再潤滑 | 500 時間ごと (過酷な環境では 250 時間) |
| グリスを洗い流して交換する | 毎年 |
| ピボットボアのクリアランスチェック | 1,000時間ごと |
| 染料浸透検査 | 2,000時間ごと（高速織機） |
| 小屋の形状の検証 | 500時間ごと |
| ファスナーのトルクチェック | 250時間ごと |
| 交換閾値（軸穴すきま） | 最大クリアランス0.06mm |
このメンテナンススケジュールに従っている工場は、開口アームの耐用年数が 6 ～ 8 年の範囲の上限であると一貫して報告しています。常熟長新紡織設備有限公司のコンポーネントをよく整備された環境で運用している長期顧客の中には、高品質織機モデルの耐用年数が 9 年を超えていることが記録されています。当社の製造品質と規律あるメンテナンス プログラムの組み合わせにより、これらの結果が達成可能になります。
6 ～ 8 年間の信頼できるサービスを提供するシェディング アームは偶然の産物ではありません。それは、材料科学、製造精度、品質管理、現場メンテナンスに対する一貫した規律あるアプローチの成果です。常熟長新紡織設備有限公司の設計と生産プロセスのすべての要素は、耐用年数目標を目指しています。なぜなら、当社のお客様は、コンポーネントの購入にかかる費用ではなく、耐用年数全体にわたって所有するのにかかる費用によって当社を評価しているからです。
シェディングアームがそのベンチマークに達するかどうかを決定する重要な要素は明確で測定可能です。合金の選択、ケースの硬さと深さ、寸法精度、鍛造粒子構造、疲労耐性、使用中のコンポーネントを取り巻くメンテナンスプログラムの品質です。当社の製品は、これらのあらゆる面で優れた性能を発揮するように設計および製造されており、当社のテクニカル サポート チームは、メンテナンス スタッフがコンポーネントの寿命を最大化するために動作環境を最適化するのを支援します。
現在のサプライヤーが、コンポーネントの耐用年数の主張を裏付ける材料証明書、寸法検査記録、疲労試験データを提供できない場合、それは意味のあるシグナルとなります。当社は、出荷するすべての注文の標準部分として、これらの文書をすべて提供します。
今すぐ常熟長新紡織設備有限公司の技術チームにお問い合わせください。製品に関する完全なコンサルティングをご希望の場合は、お客様の織機モデル、現在のコンポーネント仕様、メンテナンス環境を検討し、お客様の特定の用途に最長の耐用年数をもたらす開口アーム構成を特定します。
技術データシート、サンプル注文、またはカスタム見積もりを当社の工場に直接リクエストしてください。当社のエンジニアリング スタッフは、すべての技術的な問い合わせに 1 営業日以内に回答し、完全な輸出書類を添えて 40 か国以上に発送します。
パフォーマンスの低いコンポーネントによってメンテナンスコストが上昇したり、織機の可用性が低下したりしないようにしてください。今すぐお問い合わせいただき、当社の製品品質を実感してください。
シェディングアームが耐用年数に達し、修理ではなく交換が必要になったことをどのようにして判断すればよいですか?
最も信頼できる指標は、校正されたゲージで測定されるピボット ボアのクリアランスです。ボアとその相手シャフトの間のクリアランスが 0.06 mm を超えると、コンポーネントは一貫した開口部の形成に必要な幾何学的精度を維持できなくなります。この時点で、運転を継続すると、ヘルド フレームの応力が増加し、調整や再潤滑では解決できない生地の欠陥が発生します。追加の交換指標には、染料浸透検査中に検出されたアーム本体の目に見える表面の亀裂、ピボット シャフト接触ゾーンのフレッティング摩耗痕、または元の試運転基準から 2 mm を超えるシェッド形状の偏差の測定可能な増加が含まれます。これらの条件のいずれかが独立して交換を正当化します。 2 つ以上存在する場合は、コンポーネントが最適な交換時期をはるかに超えて動作していることを示します。
鋳造シェディングアームと鍛造アームの耐用年数の違いは何ですか?また、価格差はアップグレードを正当化するものですか?
鋳造シェディング アームと鍛造シェディング アームの耐用年数の違いは大きく、現場で十分に文書化されています。鋳造部品はランダムな等方性の粒子構造を持ち、全方向にほぼ等しい強度を提供しますが、整列した粒子の流れによって鍛造部品が達成する方向性疲労耐性がありません。高サイクル疲労条件、つまり 1 日あたり 2 ～ 3 シフトで 500 ～ 650 RPM で稼働する織機の動作環境では、鍛造アームは亀裂が発生する前に 35% ～ 50% 長い疲労寿命を一貫して示します。所有コストベースで見ると、鍛造開口アームの高額な初期費用は、通常、交換頻度の減少とダウンタイムコストの削減により、運用開始から最初の 18 か月以内に回収されます。 3 シフト操業を行っている工場では通常、投資回収期間がさらに短くなり、2 年を超える計画期間にわたって鍛造オプションがより低コストの選択肢となります。
ある織機ブランド用に設計された開口アームを別のメーカーの機械での使用に適合させることができますか?また、どのようなリスクがありますか?
場合によっては、ブランド間でシェディング アームを代替することが技術的に可能ですが、重大なリスクが伴うため、そのような設置を行う前に慎重に評価する必要があります。主な懸念事項は、ピボット インターフェイスと接続ピンの形状における寸法の互換性です。ボア径、ピンホール間隔、アームスパン長さのわずかな違いでも、ミスアライメントが発生して意図しない箇所に応力が集中し、耐用年数が大幅に短くなり、隣接するピボットブロックやヘルドフレームに損傷を与える可能性があります。第 2 の懸念は、定格荷重の互換性です。織機の設計が異なれば開口アームにかかる動的力も異なり、低速機械向けに定格されたコンポーネントは、高速プラットフォームで動作させるとはるかに早く疲労亀裂が発生する可能性があります。当社の工場では、現在生産されているすべての主要な織機ブランドの特定の寸法基準に従って開口アームを製造しています。当社のエンジニアリング チームは、お客様の織機の元の仕様を検討して、特定のアーム構成が純正に適合しているか、それとも耐用年数を縮める妥協であるかを確認できます。
高温の製織環境でアーム ピボット ジョイントをシェディングする場合、どの潤滑剤の種類と塗布方法が最良の結果をもたらしますか?
周囲温度が定期的に 30 ℃を超える製織環境では、標準の NLGI グレード 2 リチウム グリースが、定格再潤滑間隔で想定されているよりも早く薄くなり、ベアリング界面から流出する可能性があります。このような条件では、滴点が 260 ℃ 以上の NLGI グレード 2 リチウム複合グリースが適切な仕様です。リチウム複合グリースは、従来のリチウム石けんグリースよりも高温下での粘稠度および皮膜強度を大幅に保持します。塗布方法も重要です。リリーフポイントに新しいグリースが見えるまで手動でグリースガンをニップルに塗布すると、古い酸化したグリースが単に希釈されるのではなく完全に除去されます。自動集中潤滑システムは、正しい量を正しい間隔で供給するように校正でき、3 交代稼働の高生産環境では、全動作サイクルを通じて適切な膜厚を維持する点で手動プログラムを常に上回ります。当社の工場では、ご要望に応じて潤滑剤仕様書を提供できます。
織機の RPM 定格は開口アームの予想耐用年数にどのような影響を及ぼしますか? より高速な機械では別のコンポーネント仕様を使用する必要がありますか?
織機の動作速度は、シェディングアームの疲労蓄積に直接的かつ非線形的な影響を与えます。 400 RPM では、織機は年間約 1 億 9,200 万サイクルの 3 交替運転を蓄積します。 600 RPM では、その数は 2 億 8,800 万サイクルに増加します。アームの仕様がそれに応じて調整されていない場合、年間疲労負荷が 50% 増加し、コンポーネントの耐用年数が 35% ～ 40% 減少する可能性があります。 500 RPM を超える速度で稼働する織機の場合、当社の工場では、急冷後の極低温処理、より厳格な穴公差クラス、およびピボット境界面での表面粗さ仕様が 0.8 ミクロンではなく Ra 0.4 ミクロンであるアップグレード仕様を推奨しています。極低温処理により残留オーステナイトがマルテンサイトに変換され、寸法安定性が向上し、表面の疲労耐久限界が向上します。より厳しい穴公差により、クリアランスによりシャフトが全周接触ではなく、減少した円弧で接触するときに発生する動的荷重集中が軽減されます。これらのアップグレードは当社の高速織機シリーズに標準装備されており、お客様の動作速度が必要な場合には標準モデルの工場オプションとしてご利用いただけます。
